Vartdal Ringmur er element med tosidig isolering og ferdigbehandlet overflate.
Ringmurselementene er tilpasset yttervegger som er 150-200mm tykke. Vi har ulike varianter tiltenkt ulike konstruksjonsløsninger.

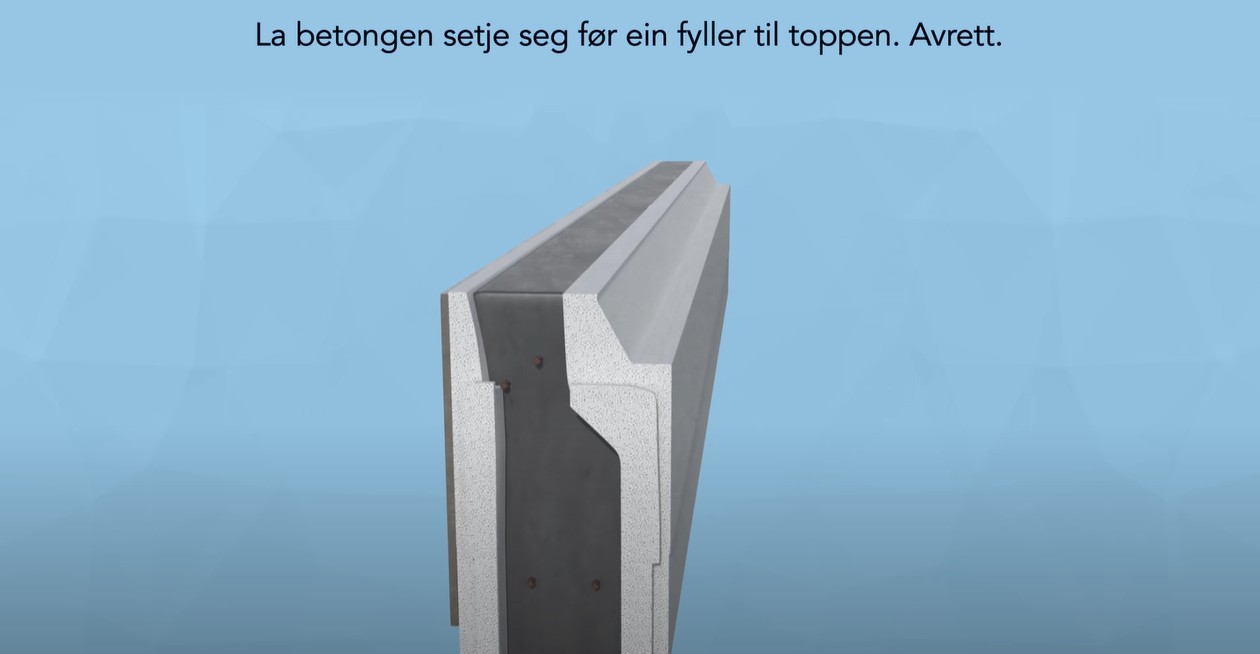

VRS ringmuren har en «S hals» i toppen og gir en betongbredde på 100mm i toppen, tilpasset 148mm svill.
VRS har vi i høydene 300mm, 350mm, 450mm, 600mm, 750mm og 900mm.

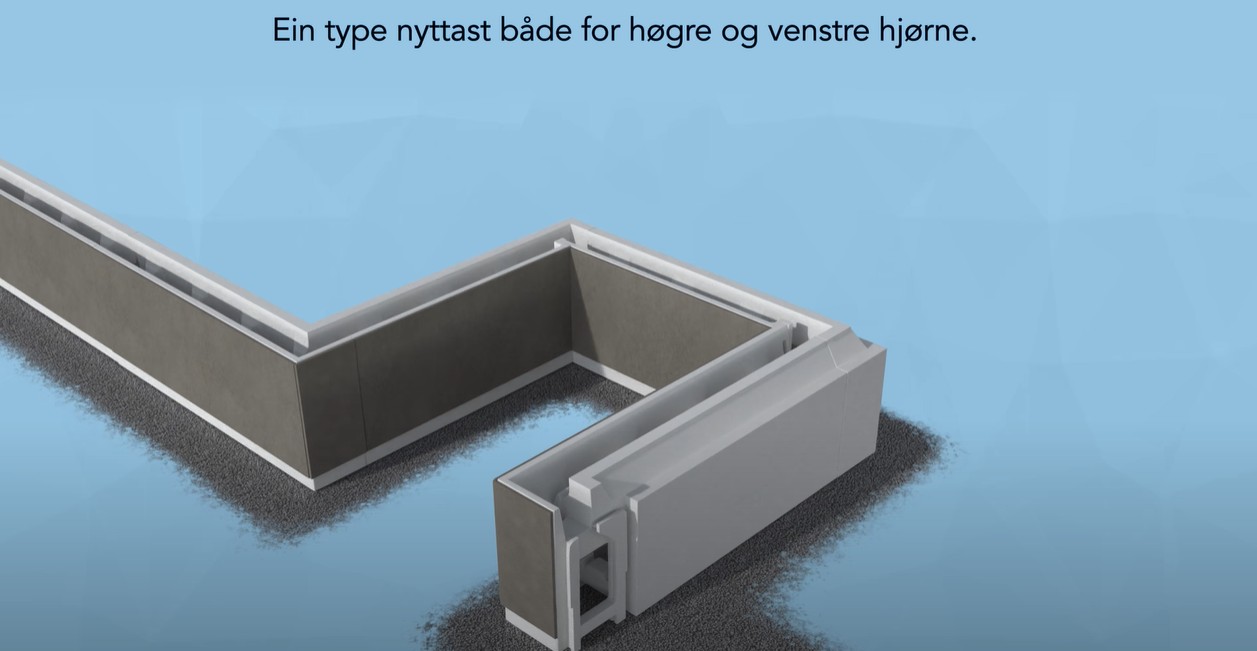

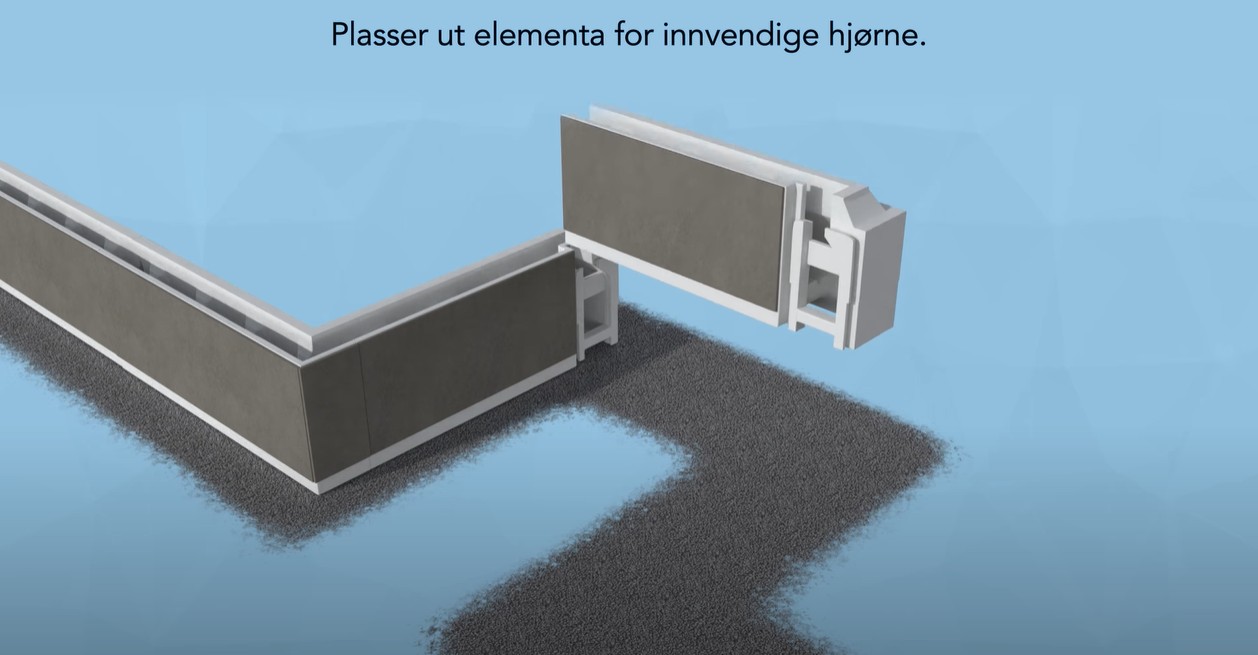

Vi har egne tilpassede innvendige og utvendige hjørner.
VRS har en 6mm sementfiberplate på utvendig side.
VRU ringmuren har 50mm isolasjon i vangene på begge sider helt opp og gir en betongkjerne på 150mm i toppen.
Denne blir ofte brukt sammen med 198mm svill.
Vi har egne tilpassede innvendige og utvendige hjørner.
VRU har vi i høydene 300, 350, 450 og 600, 750 og 900mm.
VRU har en 6mm sementfiberplate på utvendig side.
VRG ringmuren er samme ringmuren som VRS, men har en 6mm sementfiberplate på begge sider.
VRG har vi i høydene 300, 350, 450, 600, 750 og 900mm. Vi har egne tilpassede innvendige og utvendige hjørner.
På VRG kan «S-halsen» på elementet skjæres ned og det kan støpes en bredere betongkrone i toppen.
Typisk bruksområde er i garasjer eller boder der det er ønskelig at toppen på gulvet ikke går helt til toppen av ringmuren, men avsluttes lengre nede på elementet.
VRUG er samme ringmuren som VRU, men har en 6mm sementfiberplate på begge sider.
VRUG har vi i høydene 300, 350, 450, 600 og 750mm. Typisk bruksområde er i garasje eller boder der det er ønskelig at toppen på gulvet ikke går helt til toppen av ringmuren, men avsluttes lengre nede på elementet.
Fysiske elementmål:
Høyder: 300, 350, 450, 600, 750, 900mm.
Bredde: 255mm (170mm i topp)
Betongbredde: 150mm (100mm i topp)
Elementbredde: 255mm (170mm i topp)
Løpemeterlengde ringmur pr element.
Standardelement: 1150mm
Utvendig hjørneelement: 800mm
Innvendig hjørneelement: 1400mm
Fasthetsklasse B30/M60.
Tilslagets maksimale kornstørrelse skal ikke overstige 16mm.
Synkmål (slump) skal være 16-18cm.
Betongforbruk Vartdal Ringmurer. Liter pr løpemeter. (I kombinasjon med såleblokk i parentes) | |||||
Type ringmur | |||||
Høyde på ringmur | VRS | VRU | VRG* | VRUG | Høyde Betongplate |
300mm | 34 (89) | 36 (91) | 36 (91) | 36 (91) | 265mm |
350mm | 41 (96) | 43 (98) | 43 (98) | 43 (98) | 317mm |
450mm | 53 (108) | 55 (110) | 55 (110) | 55 (110) | 415mm |
600mm | 75 (130) | 77 (132) | 77 (132) | 77 (132) | 565mm |
750mm | 94 (149) | 96 (151) | 96 (151) | 98 (151) | 565mm |
900mm | 110 (165) | 112 (167) | 112 (167) | 112 (167) | 565mm |
*Kan variere alt etter hvor mye av «S-halsen» som blir fjernet

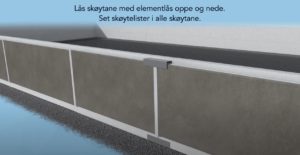

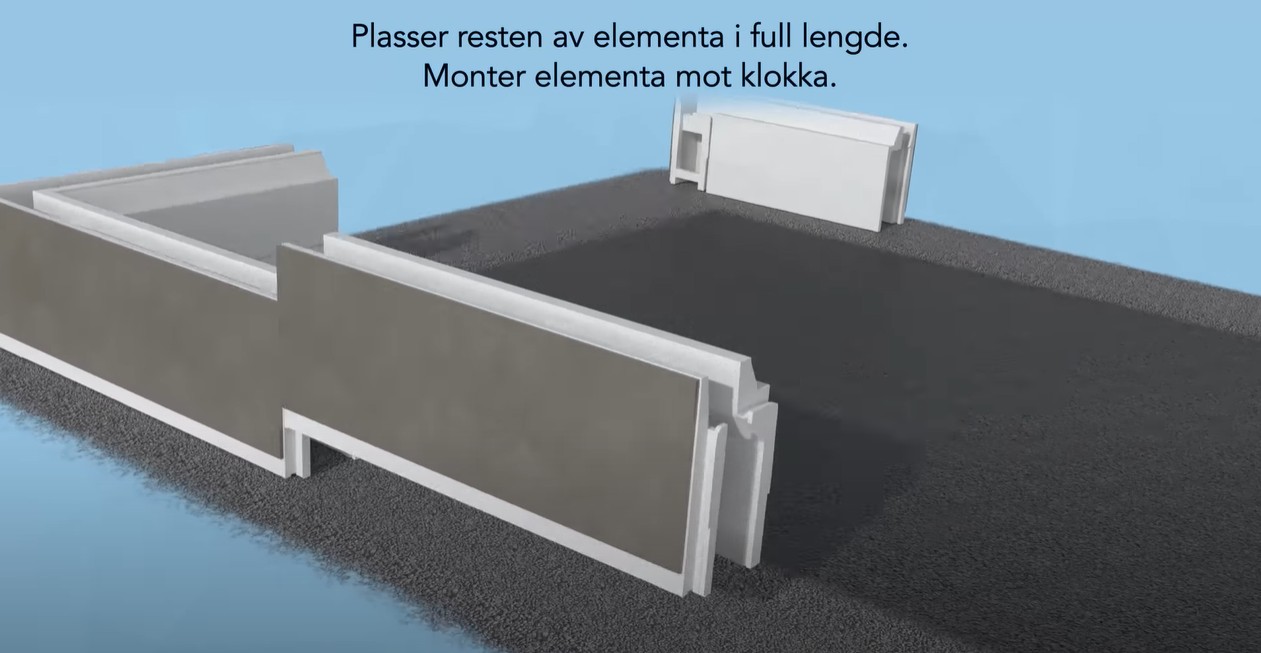

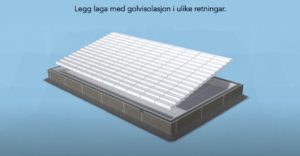

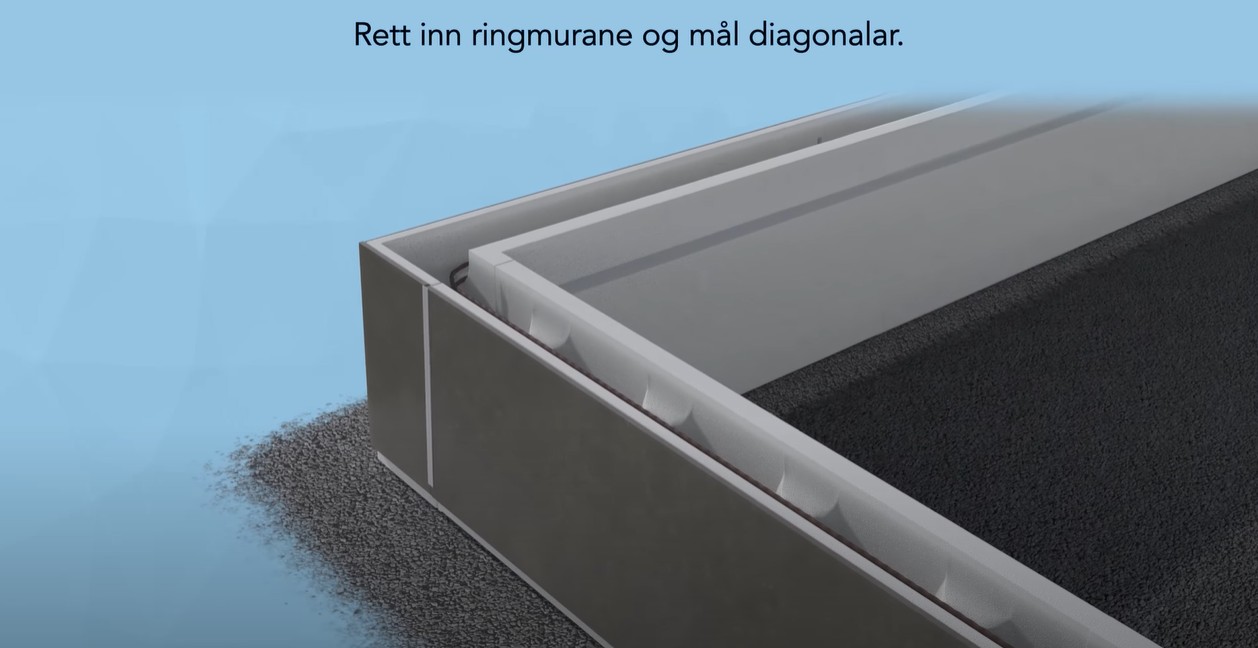

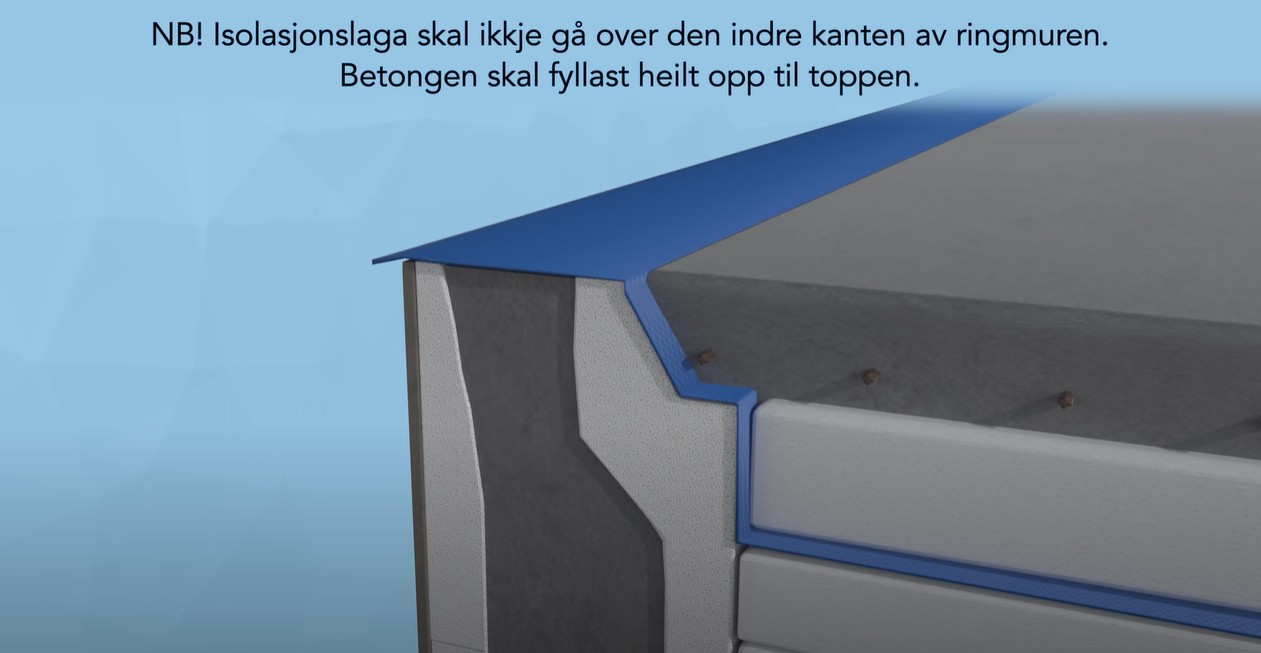

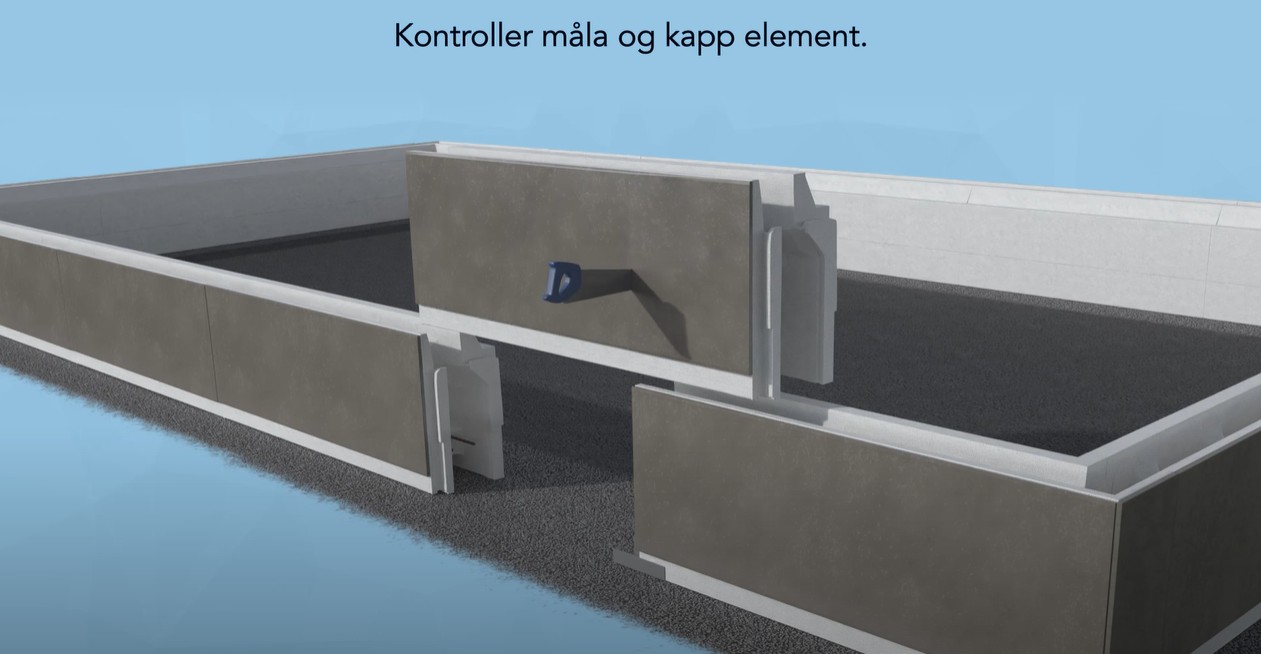

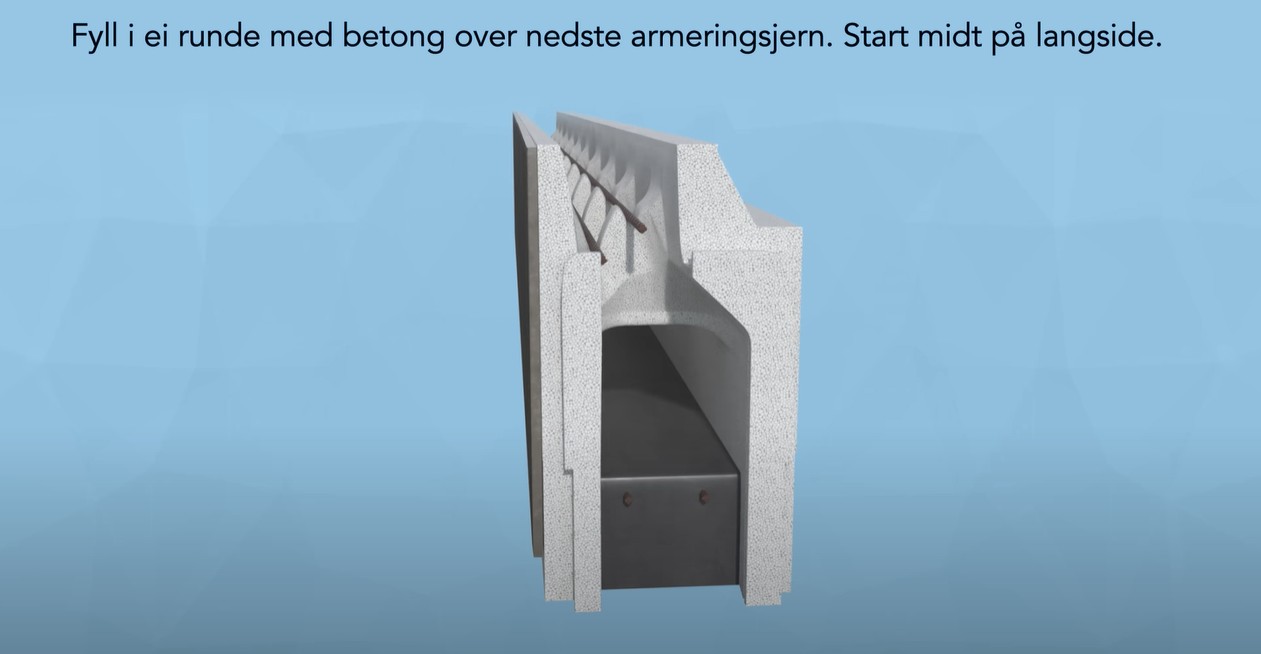

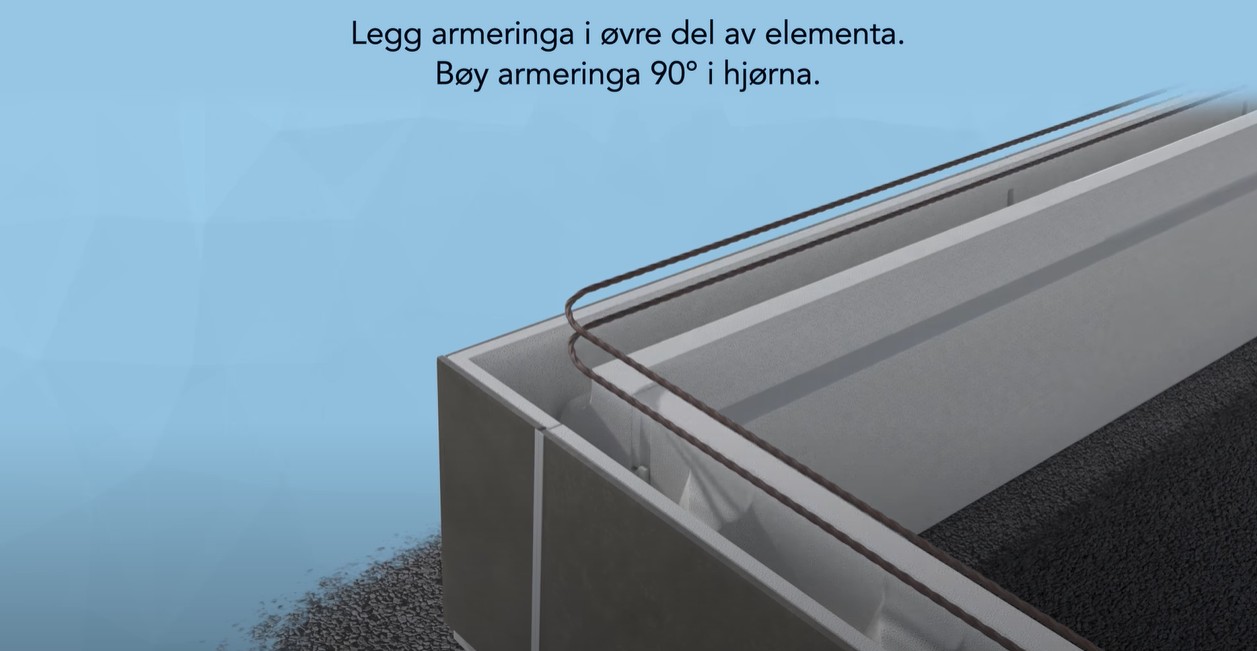

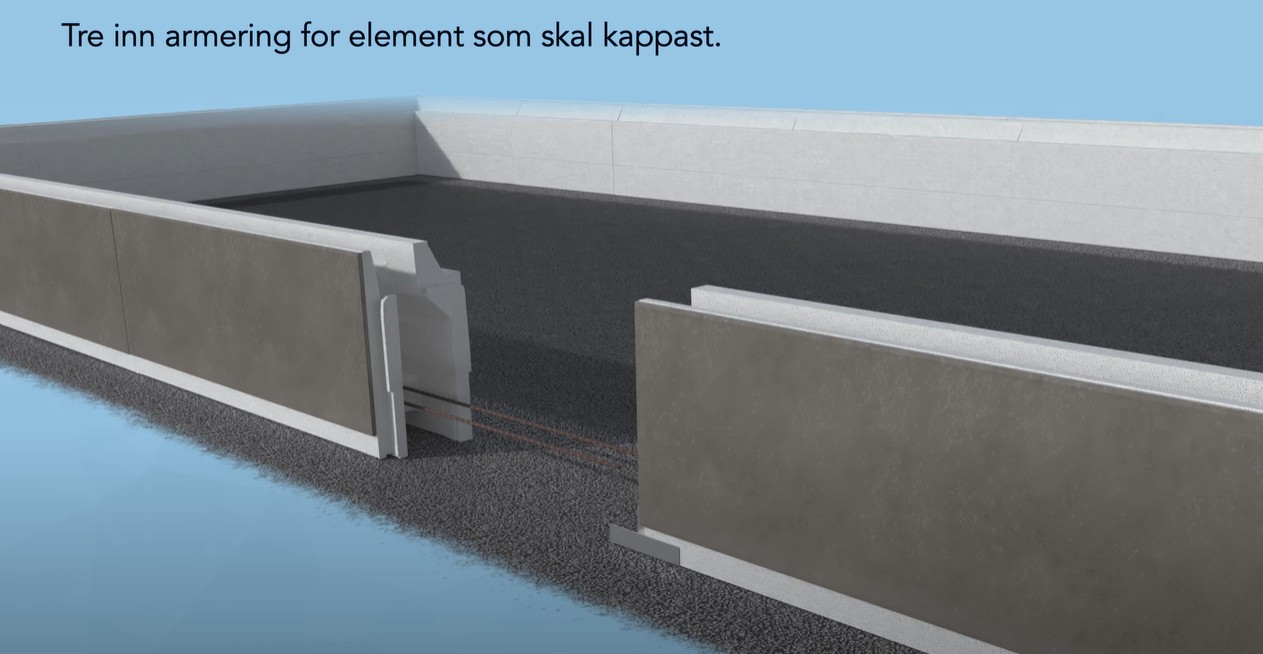

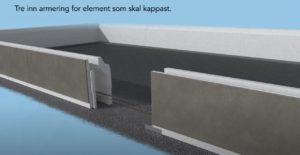

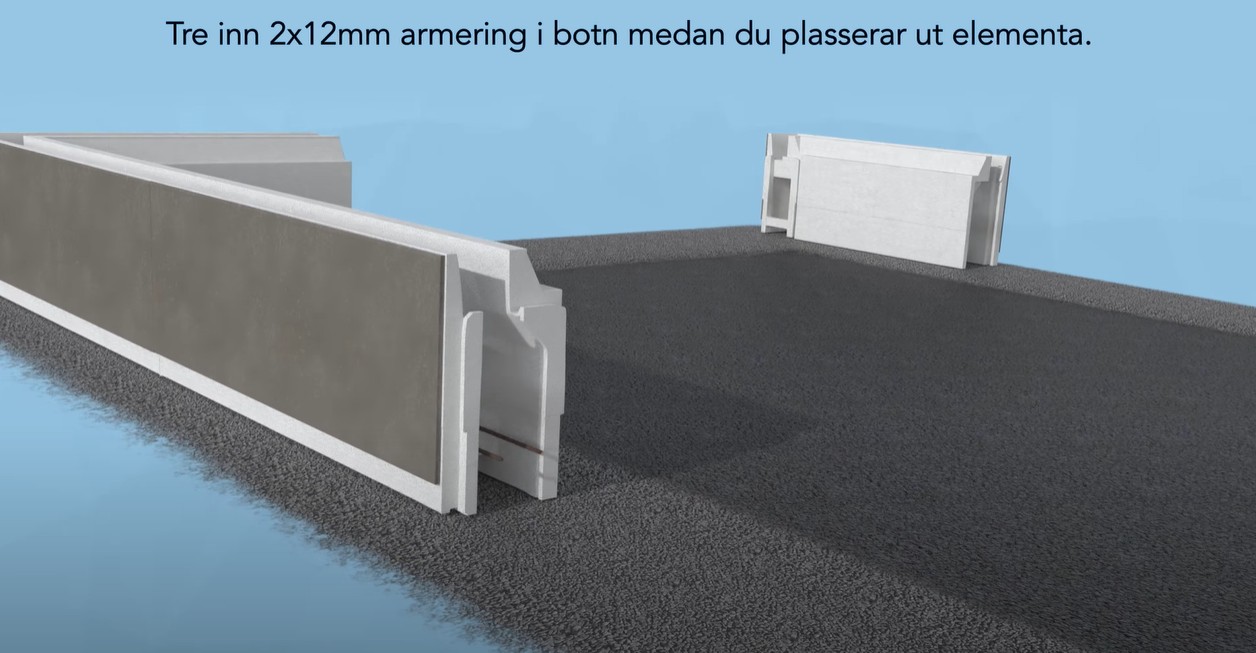

Ringmuren armeres horisontalt med 2stk ø12 kamstål i topp og bunn (2 skift). På ringmurer over 600mm armeres det i 3 skift. Det skal brukes kamstål type B500NV etter NS 3576-3 og EN 10080. Armeringen skal ha minst 600mm omfarslengde ved skjøting, også i hjørner.
Se Teknisk doukment for armering for punklaster og linjelaster.
Deklarert varmekonduktivitet λD for EPSen som er bruk i Vartdal Ringmur er 0,035 W/(mK). På konstruksjoner med minimum 200mm isolasjon i gulv og 200mm i vegg, vil ringmurskonstruksjonen ha ett beregnet lineært tilleggsvarmetap (kuldebroverdi) langs ringmurens randsone på 0,08 W/(mK).
Veksling av innhold
Vartdal veggsystem 350 er ett genialt system for grunnmur og vegger. Produsert av Neopor som isolerer svært godt og bidrar til vesentlig mindre energibruk uten at det går utover styrken. Vartdal Veggsystem har en slank isolasjon i forhold til u-verdien og en solid kjerne av armert betong. Vi har 21 ulike typer elementer for Vartdal Veggsystem 350 for bruk i ulike kombinasjoner. Vangene består av 95mm Neopor og har en betongkjerne på 160mm.
Høyder på elementene er 300 og 600mm.
Standardelement med 300mm høyde. Brukes for å tilpasse høyden på veggen, eller i hele veggen for å forenkle ilegging av armeringsjern der det er skal legges CC300mm.
Total tykkelse 350mm. 95mm utvendig og innvendig isolert vange (Neopor isolasjon) og kjerne av 160mm armert og bærende betong. Systemet har integrert plast bindere c/c 150mm, fungerer som skrufeste.
VV01 – Standard åpent element H=600mm L=1200mm
Mål i mm (b x h x l): 350x600x1200
Dette er standardelementet som enn bygger raskest flest m2 i gangen.
VV02 – Standard hjørne element H=600mm L=600x900mm
Mål i mm (b x h x l): 350×600x(600×900 utvendig side) (innvendig side)
Hjørnet tilpasset ved bruk av standard 600mm høye element.
VV03 – Standard tett element H=600mm L=1200mm
Mål i mm (b x h x l): 350x600x1200
Dette elementet brukes for avslutning av veggen. Ofte mot tilstøtende ringmur
VV05 – Standard 45grader element H=600mm
Dette elementet brukes dersom det skal bygges 45graders hjørner på huset.
VV06 – Passivhus element H=600mm L=1200mm B=460mm
Brukes om huset skal ha passivhus standard. U-verdier:
VV11 – Åpent element H=300mm L=1200mm
Dette elementet brukes ofte for å tilpasse høydene, men kan også bli brukt på hele eller deler av veggen for å forenkle montering av armering der det skal armeres cc300 horisontalt.
VV12 – Hjørne element H=300mm L=600x900mm
Tilhørende hjørne for VV11
VV13 – Tett element H=300mm L=1200mm
Tilhørende tett element for VV11 og brukes der veggen skal avsluttes.
VV16 Passivhus element H=300mm L=1200mm B=460mm
Brukes i bygg som skal bygges etter passivhus standard.
VV21 – U–blokk element element H=300mm L=1200mm
Element som bare har knaster på ene siden. Dette kan brukes i toppen av veggen for enklere å legge på svill, eller den kan brukes ned mot ferdig støpt fundament. Dette for å slippe å kappe av knastene.
VV22 U-blokk hjørne element H=300mm L=600x900mm
Tilhørende hjørneelement for VV21
VV23 U-blokk tett element H=300mm L=1200mm
Tilhørende tett element VV21. Brukes ved avslutning av vegg.
VV26 – Radonblokk element H=300mm L=1200mm
Radonblokk brukes nederst i konstruksjonen. Dette mangler knaster på ene siden, slik radonsperren kan føres ut i mellom EPS-vangene og inn i betongkjernen. Elementene låses sammen ved bruk av festekiler.
VV27 – Radonblokk utvendig hjørne element H=300mm L=600x900mm
Tilhørende hjørneelement til VV26 for utvendige hjørner.
VV28 – Radonblokk innvendig hjørne element H=300mm L=600x900mm
Tilhørende hjørneelement til VV26 for innvendige hjørner.
VV29 – Radonblokk venstre tett element H=300mm L=1200mm
Tilhørende tett element til VV26 for avslutning av vegger. Denne brukes i kombinasjon med VV30 for å få en EPS-vange uten knaster i mot hverandre med radonsperren i mellom.
VV30 – Radonblokk høyre tett element H=300mm L=1200mm
Tilhørende tett element til VV26 for avslutning av vegger. Denne brukes i kombinasjon med VV29 for å få en EPS-vange uten knaster i mot hverandre med radonsperren i mellom.
VV31 – Knastebeskytter
Denne kan brukes i toppen under fylling av betong for å hindre at det legger seg betong imellom knastene. Den kan også brukes på toppen av veggen for å få en bredere betongkrone. Den bygger 100mm i høyden og gir en utvidet betongkjerne i toppen på 250mm
VV34 – Strips
Dette elementet har knaster på begge sider og brukes til høydetilpassing av veggen. Det bygger 75mm i høyden. Vi anbefaler ikke å bruke mer enn 2 skift med Strips, og at de plasseres i de øvre sjiktene av veggen pga støpetrykk.
VV35 – Smyglist
Smyglist kan brukes for å få en isolert overgang i dør- og vindusåpninger.

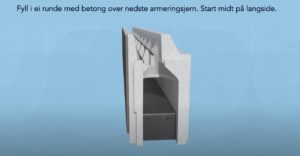

Vartdal Veggsystem skal støpes med betong i fasthetsklasse B20 eller bedre.
Generelt skal tilslagets maksimale kornstørrelse ikke overstige 16mm.
Synkmål (slump) skal være 16-18 cm.
Betongforbruk: 160l pr m2.
Det skal benyttes kamstenger type B500NC etter NS3576 og NS-EN 10025.
Armeringen skal ha minst 500 mm omfaringslengde ved skjøting.
Vinkler bør være 750 mm hver vei.
NB: Armeringsmengder står spesifisert på tilbud eller ordre.
“Bilde av Elementene”
U-verdier uten tilleggsisolasjon: Over terreng 0,16W/m2K.
1m oppfyllingshøyde 0,15W/m2K.
2m oppfyllingshøyde 0,14W/m2K.
U-verdier med 48mm innnvendig mineralull: Over terreng 0,13W/m2K.
1m oppfyllingshøyde 0,12W/m2K.
2m oppfyllingshøyde 0,12W/m2K.

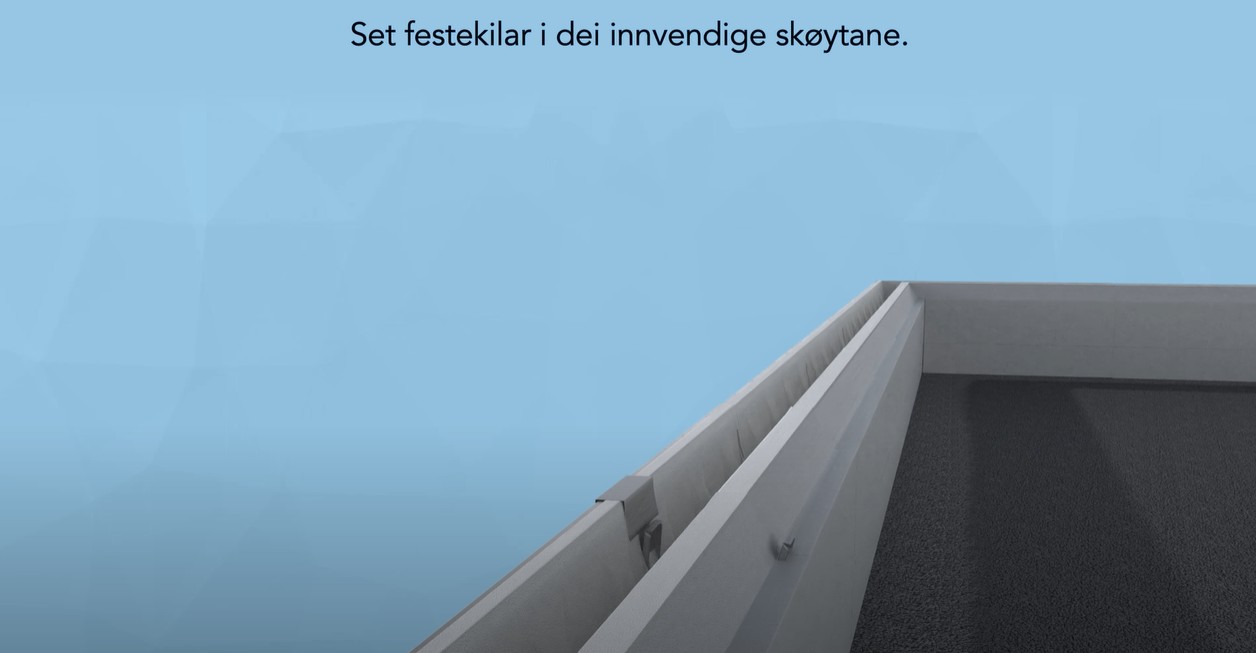

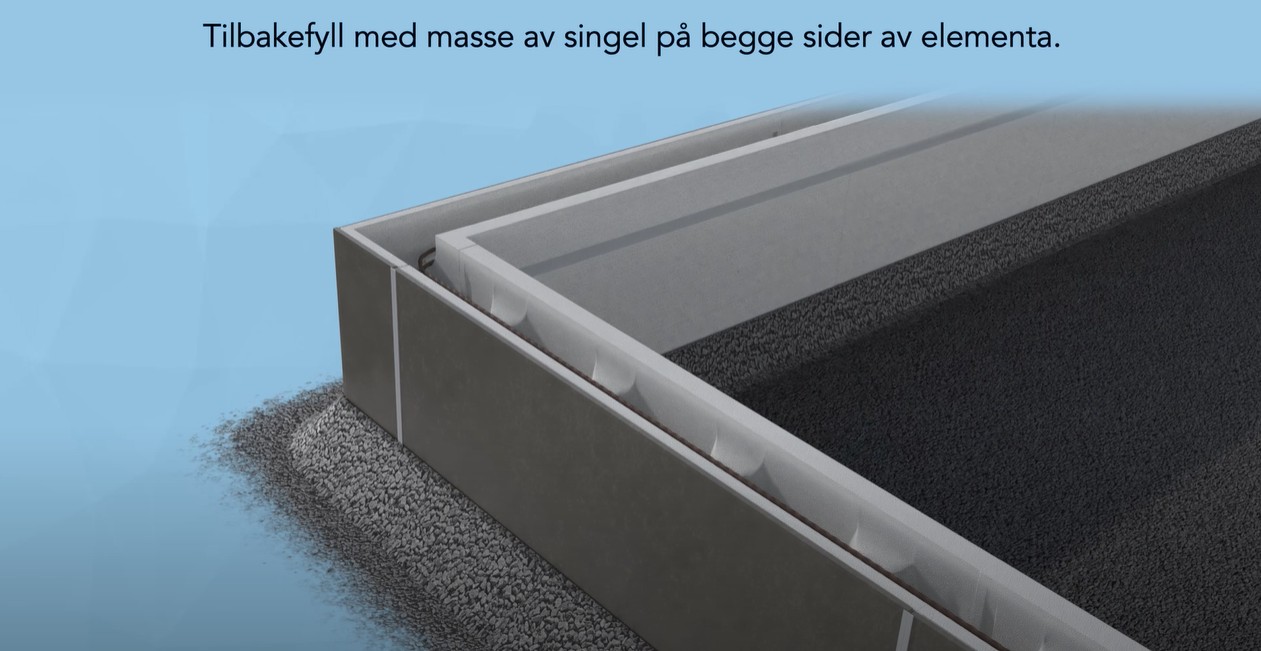

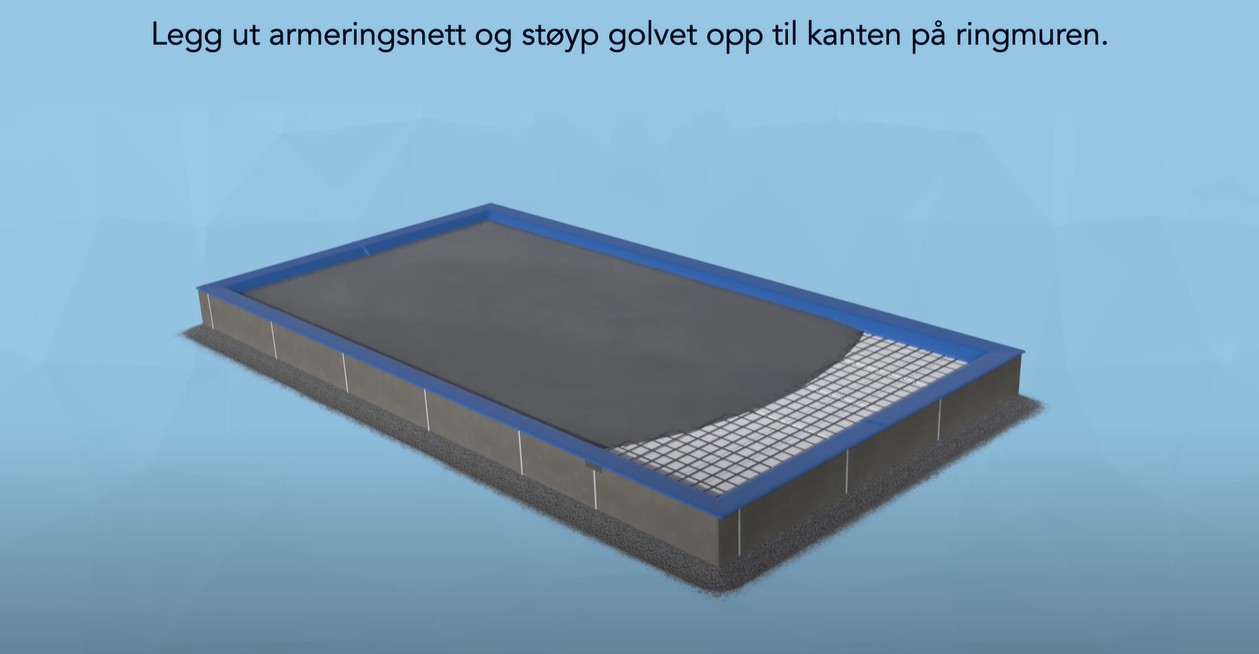

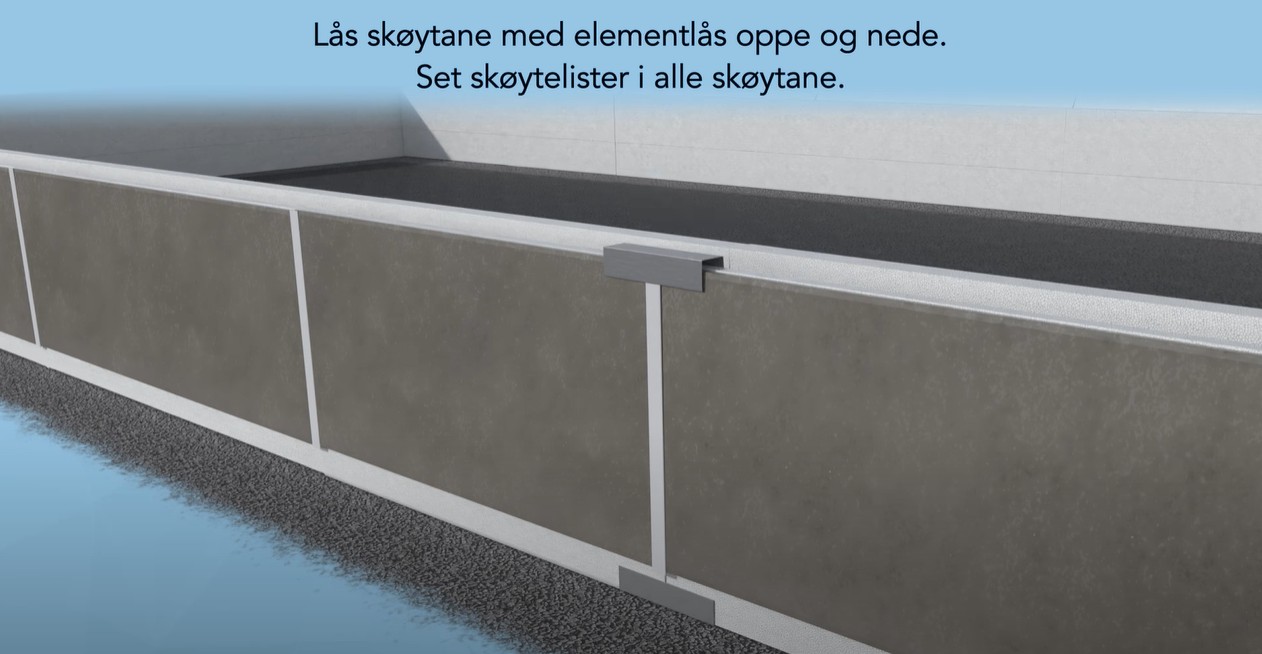

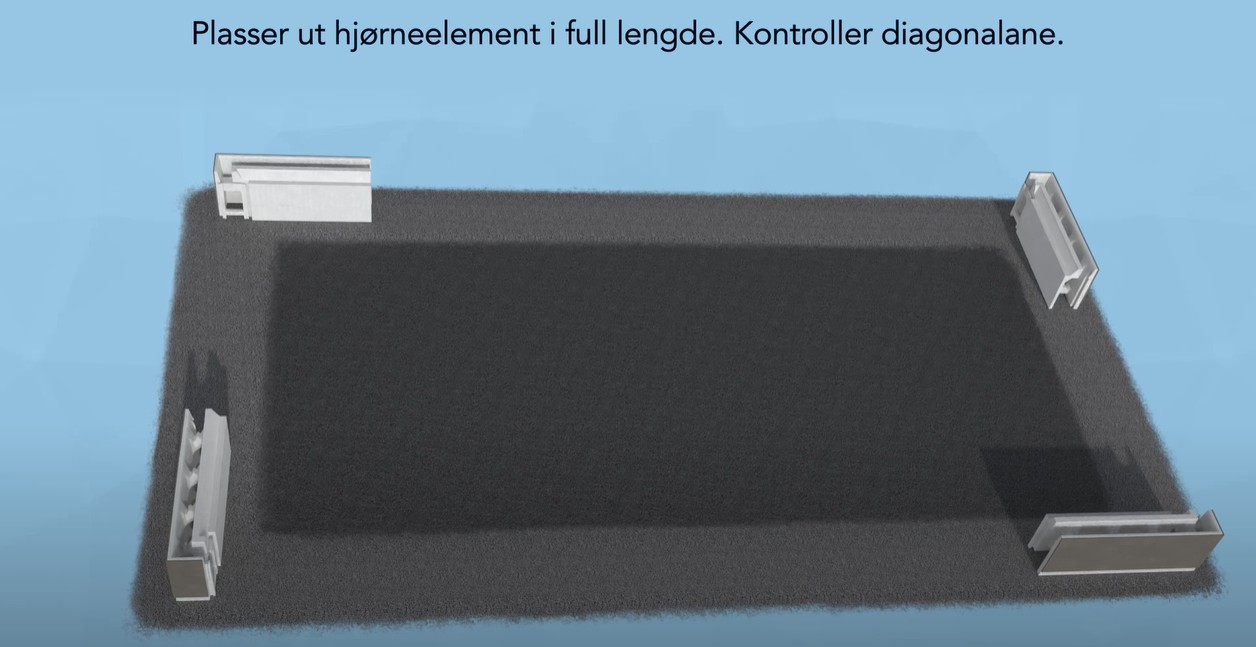

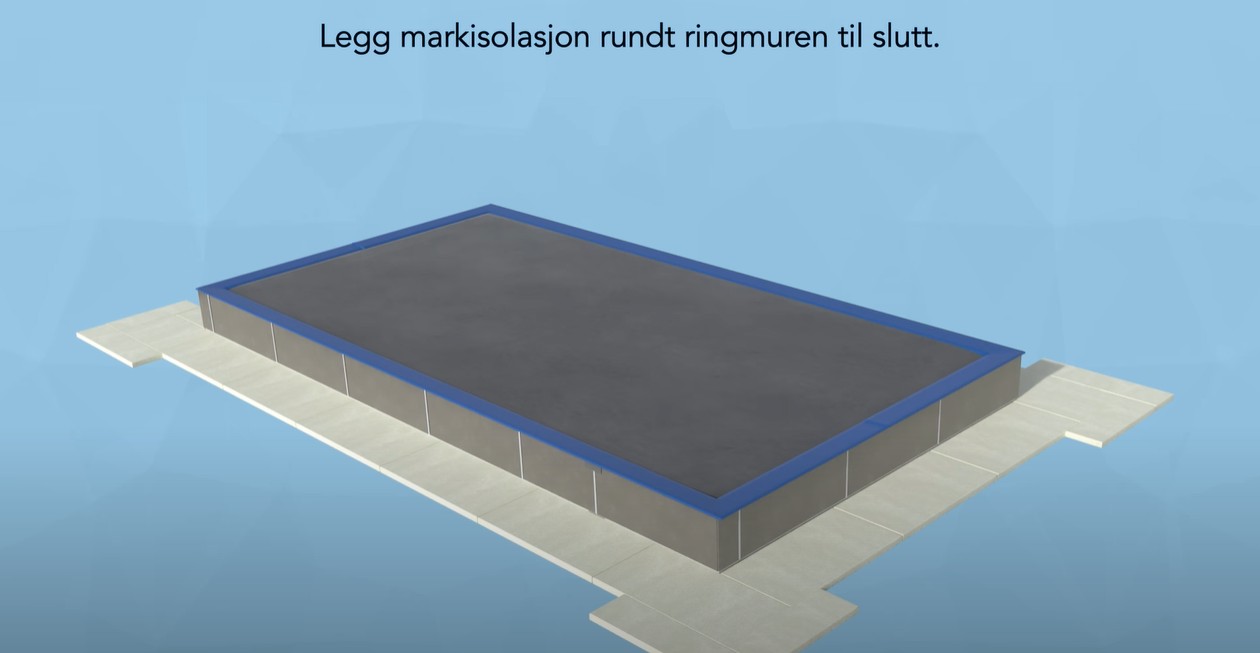

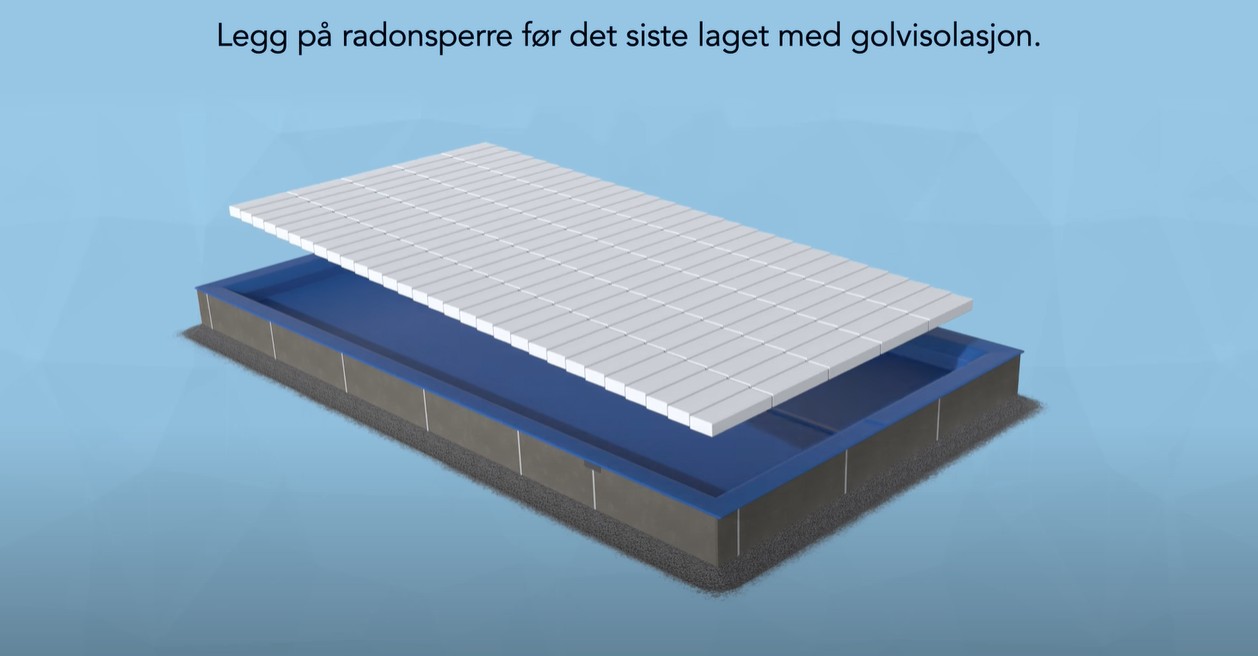

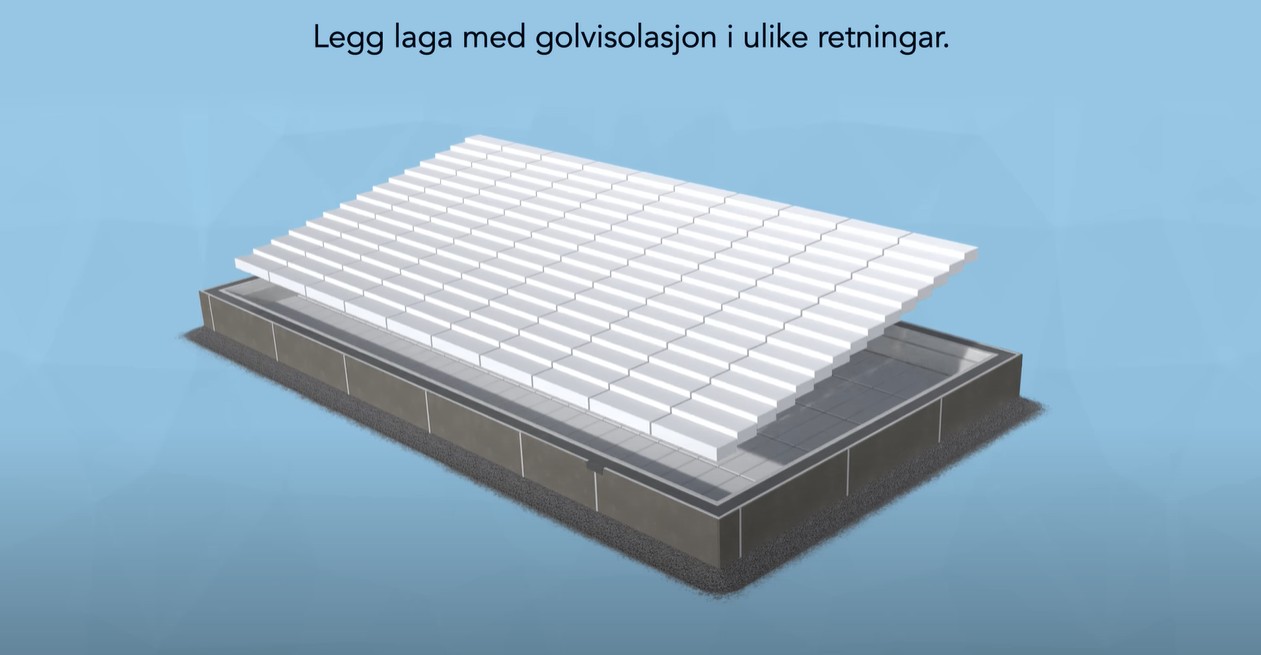

Montering
Før montering er det viktig at underlaget har rett høyde i forhold til hva som er beskrevet mtp fundamenteringsdybde, tilbakefylling ihht armeringsdokument.

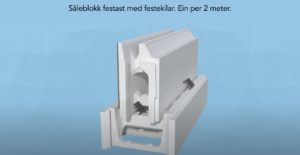

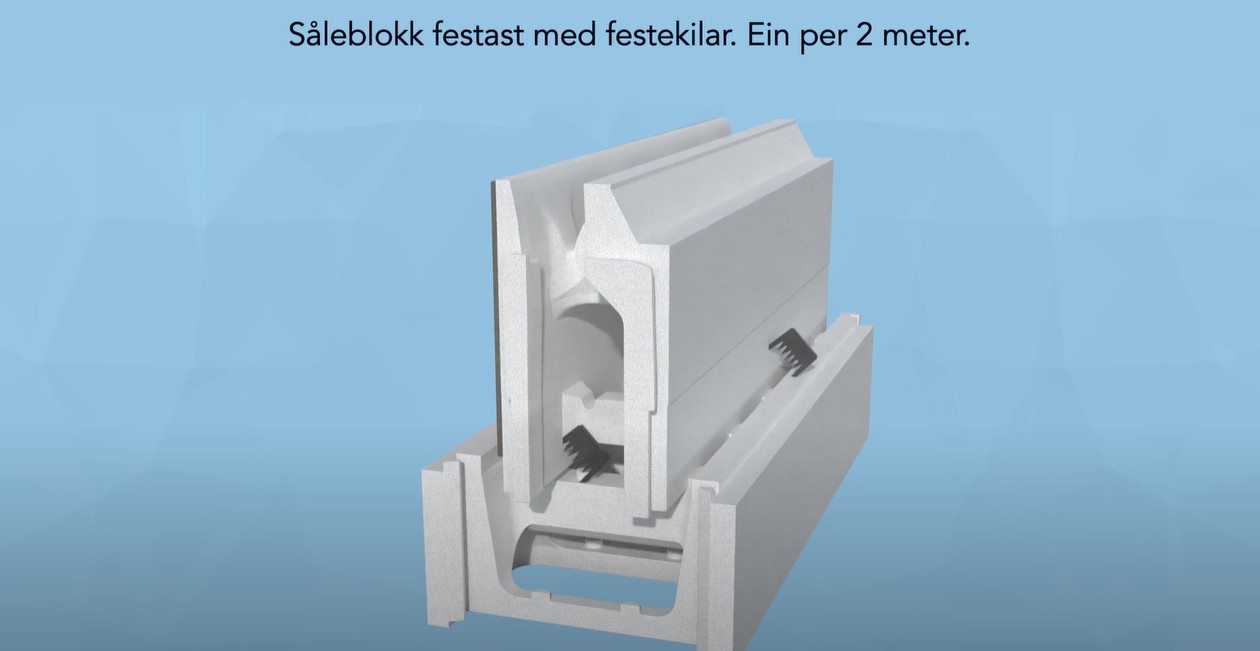

Såleblokk
Vartdal Såleblokk kan brukes dersom det ikke er ønskelig å forskale og støpe fundament i forkant. Såleblokken bygge 260mm i høyden ved bruk av Vartdal Veggsystem 350. Knastene i bunn på veggelementet vil legge seg ned i såleblokken for og sikrer at den holder retningen.
Lage hjørne av Vartdal Såleblokk.
Vartdal Veggsystem 350 er ett genialt system for grunnmur og vegger. Produsert av Neopor som isolerer svært godt og bidrar til vesentlig mindre energibruk uten at det går utover styrken. Vartdal Veggsystem har en slank isolasjon i forhold til u-verdien og en solid kjerne av armert betong. Vangene består av 75mm Neopor og har en betongkjerne på 200mm.
Høyder på elementene er 300mm.
Typene er standardelement, hjørneelement og element med tett ende.
Betongforbruket er på 200 liter pr kvadratmeter.
Forbruk på ditt prosjekt kan du se spesifisert på tilbud/ordre.
Se også VPkalk for armeringsmengder og betongforbruk.
Gå til fane Veggsystem VVD350-200
Armeringsbehov for ditt prosjekt står i detaljene på tilbudet.
Se også VPkalk for armeringsmengder og betongforbruk.
Gå til fane Veggsystem VVD350-200
Høyder på elementene er 300mm.
Denne tabellen er tatt ut fra Teknisk Hjelpedokument. Se side 9.
Forutsettninger lagt til grunn er varmekonduktivitet på 0,031 W/mK for Neopor N80.
Standard gipsplate på 12,5 eller 13,0 mm innvendig, eventuelt XPS og utvendig, samt 8 mm fiberarmert puss utvendig. Med og uten drenerende fyllingsmasser av pukk og singel.
U-Verdi (W/m2K) | ||||
Tilbakefyllings-høyde | Standard uten tilleggsisolasjon | Med 50mm min.ull (0,037 W/mk) | Med utv og inv tilleggsisolering (100+50mm) | 115+150 |
0 | 0,197 | 0,156 | 0,104 | 0,114 |
0,5 | 0,178 | 0,145 | 0,097 | 0,107 |
1 | 0,177 | 0,136 | 0,095 | 0,103 |
1,5 | 0,168 | 0,135 | 0,093 | 0,101 |
2 | 0,158 | 0,134 | 0,091 | 0,100 |
2,5 | 0,158 | 0,125 | 0,089 | 0,096 |
3 | 0,148 | 0,124 | 0,088 | 0,095 |
3,5 | 0,148 | 0,124 | 0,087 | 0,094 |
4 | 0,148 | 0,124 | 0,085 | 0,093 |
5 | 0,138 | 0,114 | 0,082 | 0,088 |
6 | 0,129 | 0,112 | 0,079 | 0,086 |
7 | 0,119 | 0,102 | 0,077 | 0,082 |
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Vartdal Garasjeelement er en komplett forskalingsløsning tilpasset alle typer garasjer.
Pakken kan leveres komplett med armering og isolasjon.
Mur og plate kan støpes i en prosess, og søyleutformingen reduserer betongforbruket.
Enkelt standard Garasjeelement til forskaling og isolasjon av fundament for garasjeplate på mark.
Elementer med betonggrå overflate på utside og innside av garasje/carport.
Elementinfo:
Standardelement: Høyde 450mm, Lengde 1200mm, Murbredde i topp: 142mm, i bunn med 200mm labb 342mm.
Utvendig hjørneelement: 600 x 600mm.
Lastkapasitet ved grunnforhold:
250 kN/m², maks last 30 kN/lm
200kN/ m², maks last 25 kN/lm
150kN/ m², maks last 19 kN/lm
Betongforbruk ca 40 liter pr meter.
Betong B30, synk ca. 180 mm, 50 % redusert finpukk.
Start støpingen med å legge betong på EPS plata innvendig for å laste ned’ elementene.
Fyll deretter i elementene, overfylle toppen slik at murkrone kan pusses ca. 5mm over platekanten.
Disse lett med et armeringsstål eller ei tynn lekt for å få god fylling. Resten av betongen som skal brukes til golvet “tynnes“ på bilen til god flyt, synk 220-240 mm, egnet til uttrekk av golv.
Gjør ren fasadeplatene for betongsøl med svamp eller slemmekost etter støping.
Sett ut armeringsstoler på EPS klossene i toppen av elementet mellom søyler med ca. 1 m avstand, sett inn ekstra stoler til horisontale vinkler i hjørner.
Legg ned 1 vinkel i hvert hjørne og 1 stk. Ø10 horisontalarmering i topp og bunn rundt hele muren.
Sett deretter ned bøyler/nåler over lengdearmeringen i hver søyle.
1 stk Ø10 i bunn, 1 stk Ø10 bøyle i hver søyle, 1 stk Ø10 i bunn.
Bredde på muren er 142mm. I bunnen er det pålimt en labb i EPS 200mm, totalbredde 342mm.
Høyde 450mm, sementplate er limt på 5mm under topp mur for at elementet skal overstøpes og for at platen ikke skal komme i klem med svill.
Elementet består av 30mm EPS S80 isolasjonsplate.
Ingen beregninger.
For oppvarmede garasjer se: Vartdal Ringmur VRG
Brosjyre
Snitttegning med elementmål
Monteringsanvisning
Vartdal L-element kan leveres med EPS eller XPS i bunn. De brukes mye til hytter og mindre bygg som har behov for rask byggprosess med få runder med betongfylling.
Systemet bygges opp med L-elementene, innvendig isolasjon og plassering av radonsperre før alt sammen støpes i en omgang. En effektiv byggemetode.
L-element kommer i høyder 300mm, 400mm, 500mm, og 600mm.
Lengde på standardelement er 1200mm.
Utvendige hjørner måler 600 X 600mm.
L-elementene støpes sammen med dekket.
Mengde og kvalitet er avhengig av størrelsen på dekket/ gulvet og må beregnes i hvert enkelt tilfelle.
Armering
Høyder på elementene er 300mm, 400mm, 500, 600mm.
Lengde på elementene er 1200mm.
Tykkelsen er 386mm som består av 6mm sementplate, 80mm EPS isolasjonsplate, 300mm XPS-labb.
Ønsker du EPS i bunn er denne labben på 500mm, totaltykkelse 586mm.
Se side 10 – 16 i Teknisk dokument
Se side 4-9 i Teknisk dokument
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Vartdal Plast leverer emballasjeløsninger til mat, isolasjonsprodukter til bygg og beskyttende emballasje til tekniske produkt. Vi engasjerer oss i hele verdikjeden fra råmaterial til materialgjenvinning for å redusere klimabelastningen til våre kunder.
Trygg mat og varme hus med sirkulære løsninger er bærebjelken i alt vi gjør. Ta kontakt med oss så kan vi hjelpe deg med din utfordring.
©2025 Vartdal Plastindustri AS / Juridisk og personvern
Infokapsel | Varighet | Beskrivelse |
---|---|---|
cookielawinfo-checkbox-analytics | 11 months | This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Analytics". |
cookielawinfo-checkbox-functional | 11 months | The cookie is set by GDPR cookie consent to record the user consent for the cookies in the category "Functional". |
cookielawinfo-checkbox-necessary | 11 months | This cookie is set by GDPR Cookie Consent plugin. The cookies is used to store the user consent for the cookies in the category "Necessary". |
cookielawinfo-checkbox-others | 11 months | This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Other. |
cookielawinfo-checkbox-performance | 11 months | This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Performance". |
viewed_cookie_policy | 11 months | The cookie is set by the GDPR Cookie Consent plugin and is used to store whether or not user has consented to the use of cookies. It does not store any personal data. |
